在很多企業里，項目管理看上去熱熱鬧鬧，實際一到執行就變成了“群盲摸象”：
- 領導催進度，沒人知道卡在哪兒；
- 同事催資源，項目經理兩頭為難；
- 上報寫得很精彩，實際情況一團糟……
到底問題在哪？說到底就是一句話：沒有一張靠譜的“項目地圖”。
項目不是一拍腦袋的任務堆，而是一整套“結構—路徑—節奏”的組合。WBS、甘特圖、關鍵路徑圖，就是項目經理手里最關鍵的三張表。
今天就來講清楚：這三張表各自是干嘛的？怎么配合使用？怎么在項目不同階段發揮作用？又怎么在系統里落地管理？
文章參考>> //gaoyunjjd.com
一、WBS：項目的“骨架圖”，一張表拆清所有任務
WBS，全名 叫“工作分解結構”。
聽起來專業，其實說白了就一件事：把一個復雜項目拆成能干、能分、能控的小任務。
為什么要做 WBS？
很多項目一開始就“撲街”，不是因為執行不力，而是壓根沒人搞清楚要干什么、誰來干、怎么干。
比如老板一句話：“這個月把A產品上線！”
聽起來像一個任務，實際背后可能是幾十個步驟：功能開發、UI設計、測試驗證、上線部署、推廣培訓……
如果不做WBS，大家只知道一個“上線”，但誰干啥、干到哪都一臉懵。
WBS怎么做？
一個合格的WBS，至少要做到這三件事：

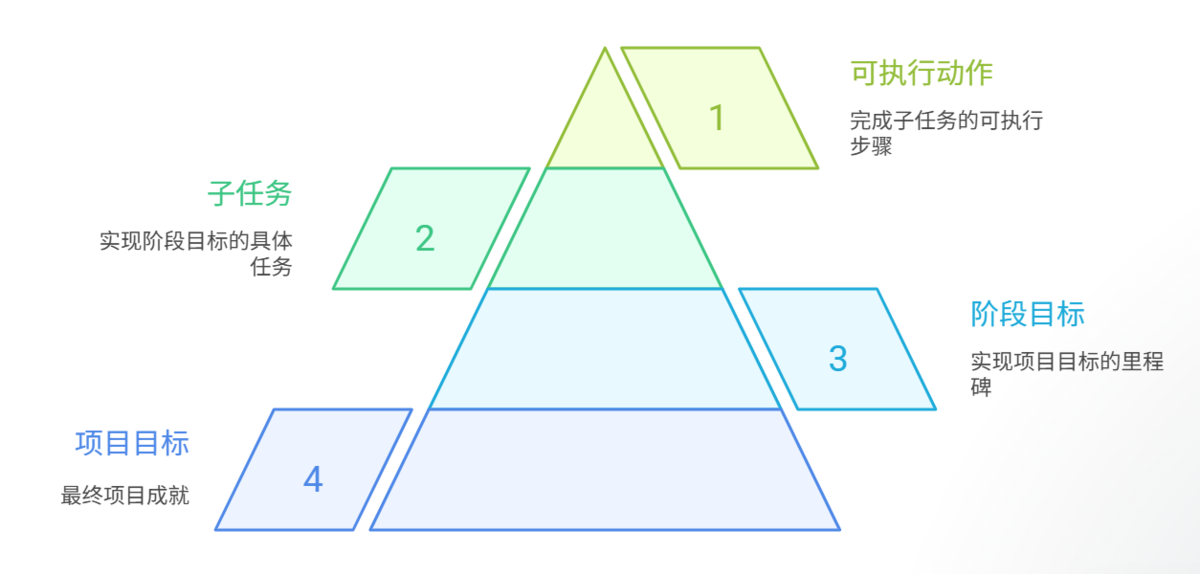

- 結構清晰： 從項目目標 → 階段目標 → 子任務 → 可執行動作，層層分解，像搭金字塔。
- 可量化： 每一項任務要具體到“有產出、能驗收”，比如不能寫“測試”，要寫“完成3輪系統測試并出具報告”。
- 可分配： 每一項任務都明確“負責人”，不能讓任務在中間懸空。

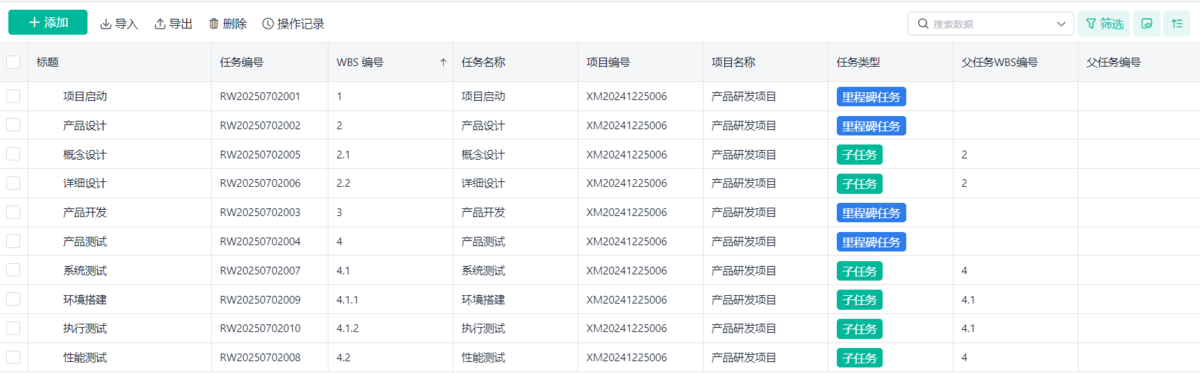

WBS長什么樣？
一般呈“樹狀圖”或“多級列表”的樣子：
WBS用在哪個階段？
一定是項目一啟動，就先做！
它是做計劃、排資源、定進度、搞預算的基礎。如果沒有WBS，后面甘特圖、關鍵路徑圖都沒法展開。
二、甘特圖：項目的“時間地圖”，一眼看清進度節奏
WBS知道了“做什么”，接下來就要看**“什么時候做、做多久、誰先誰后”**，這時候就輪到甘特圖上場了。
什么是甘特圖？
甘特圖（Gantt Chart）其實很簡單，它是一個“任務+時間軸”的橫條圖。
橫軸是時間，縱軸是任務，每個任務用一條橫條表示，從開始時間畫到結束時間，連起來就是整個項目的時間線。
甘特圖能解決什么問題？
- 任務節奏可視化：什么時候開始、什么時候結束，一眼看出。
- 依賴關系明確：哪些任務先做、哪些任務等前面完成。
- 資源沖突提醒：多個任務同時進行，會不會搶人搶資源。
- 進度偏差提醒：原計劃 vs 實際進度，拖延的地方立馬發現。

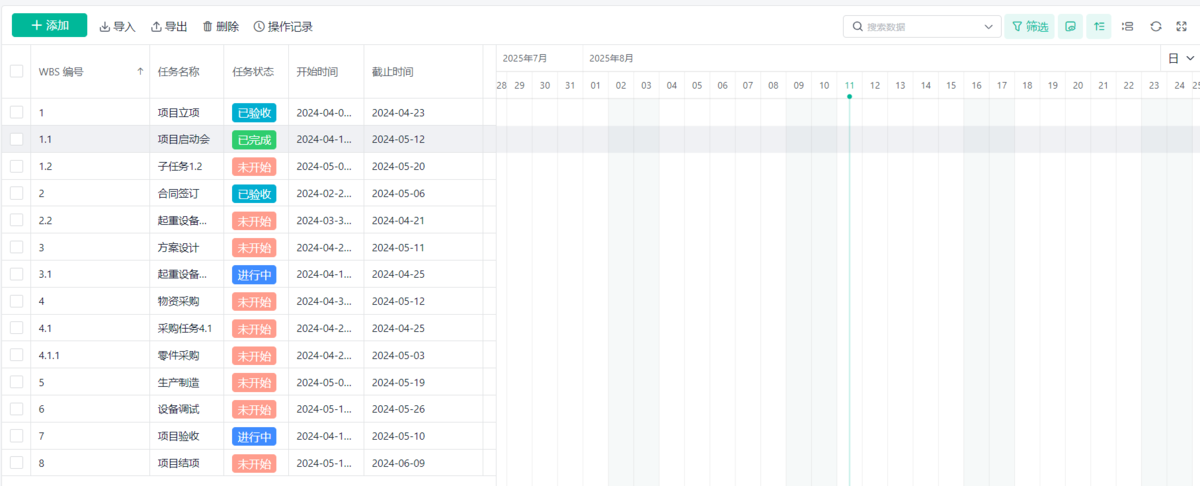

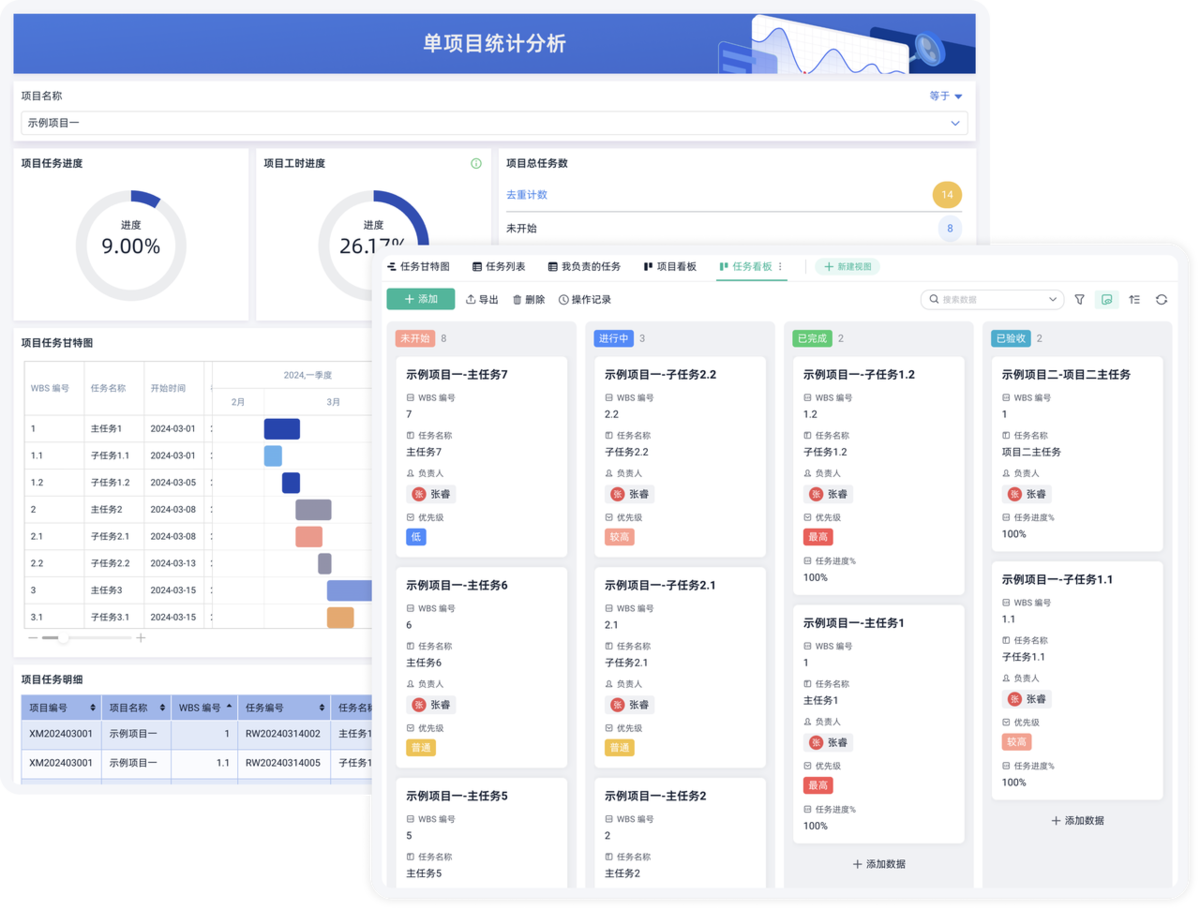

甘特圖長什么樣？
甘特圖用在哪個階段？
項目計劃排定后，立即生成！
配合WBS使用，一旦拆完任務，就要排工期、安排時間，做成甘特圖，項目一開始就能“有節奏地跑”。
三、關鍵路徑圖：控風險、搶節點、保交付的“命脈圖”
WBS告訴你“做啥”，甘特圖告訴你“啥時候做”，但真正決定項目能不能如期完成的，是第三張表：關鍵路徑圖（Critical Path Method, CPM）。
什么是關鍵路徑圖？
關鍵路徑圖的核心是找出：
項目中哪一串任務是“必須順利進行、不能耽誤一天”，否則整個項目就會延期。
這些任務串聯起來，就是“關鍵路徑”。
舉個例子：
假設項目A有5個任務：
- 任務1：3天（必須先做）
- 任務2：2天（任務1后才可做）
- 任務3：4天（可以和任務1同時做）
- 任務4：1天（任務2和任務3都做完才能做）
- 任務5：2天（最后收尾）
你會發現：任務1 → 任務2 → 任務4 → 任務5 這條線，如果任何一步晚了，項目就推遲。 但任務3只要不晚于任務4前完成，就沒事。
所以，任務1-2-4-5就是“關鍵路徑”，其他是“非關鍵任務”。
為什么關鍵路徑這么重要？
- 控進度：盯緊關鍵路徑，才能知道哪些任務一旦延期，后果最嚴重。
- 搶時間：項目趕工時，只能在“非關鍵路徑”壓時間，關鍵路徑不能亂動。
- 保交付：提前做出關鍵路徑圖，配套資源、盯緊節點、設好預警。
關鍵路徑圖怎么做？
很多項目管理工具都能自動生成，你只需要把：
- WBS任務列表、
- 任務間的依賴關系、
- 每個任務的工期
錄入進去，系統就能自動畫出關鍵路徑圖，通常用紅線或特殊顏色標出“關鍵任務”。

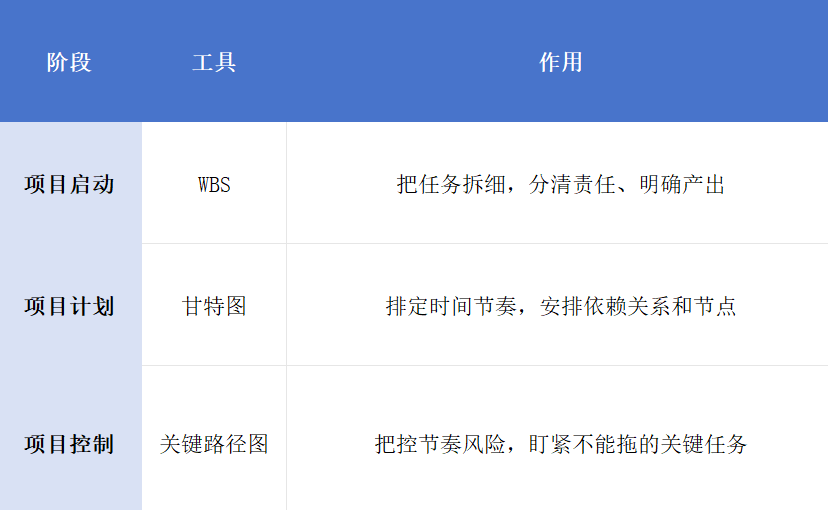

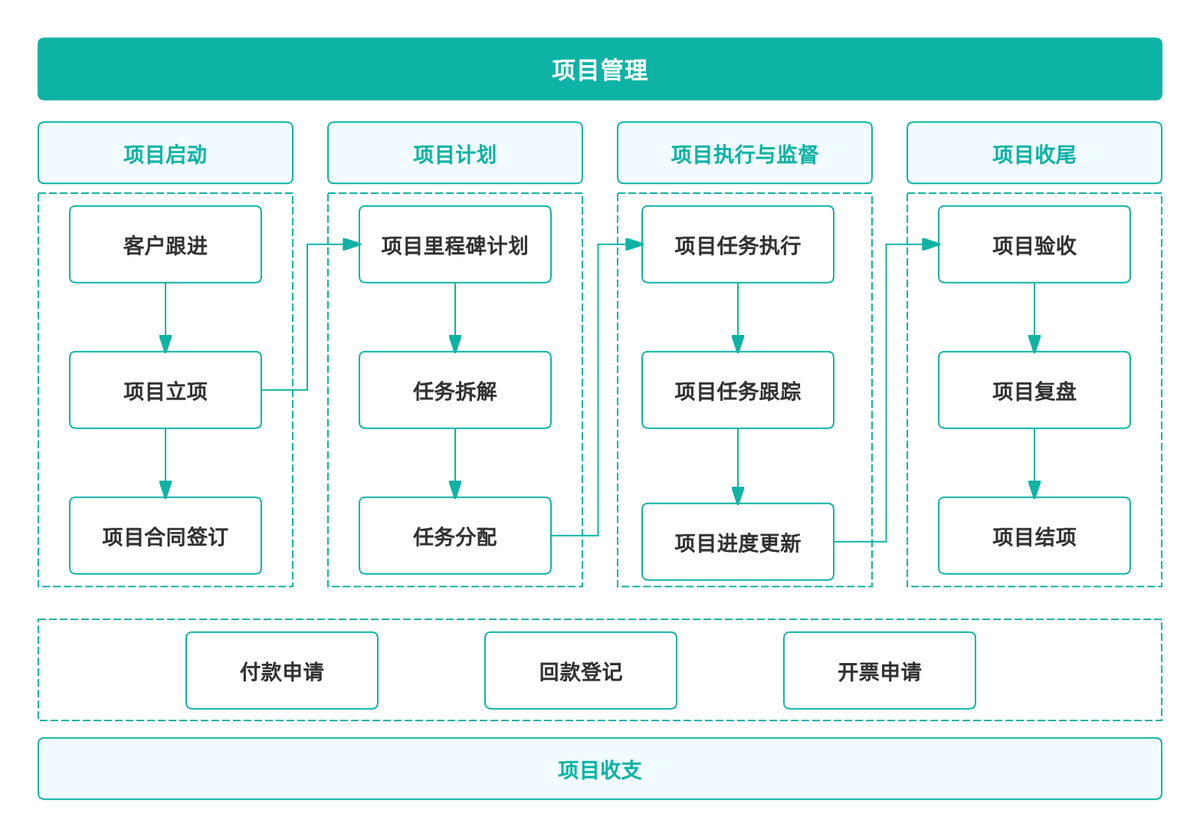

三張表怎么配合使用？
它們不是單獨存在的，是一整套聯動邏輯：
而且這三張表也不是一次性做完就扔，它們應該在項目全周期不斷維護和更新，比如：
- 每周更新甘特圖進度；
- 發現瓶頸任務后重新計算關鍵路徑；
- 階段結束后復盤WBS拆解是否合理，為下次積累模板。
如何用項目管理系統做這三張圖？
很多公司項目做得累，根本原因是：信息全靠人傳、節點全靠人盯、資源全靠搶著要。
但只要把 WBS、甘特圖、關鍵路徑圖 整合到項目系統里，項目管理就能從“拍腦袋”變成“有數、有圖、有抓手”。
下面就來說說：怎么在項目管理系統里，把這三張圖真正落地運轉起來。
一、WBS任務分解：從結構到責任，層層拆到人頭上
WBS 要想落地，不是畫在PPT上，而是能真正“拆、排、分、盯”的工作結構圖。
項目管理系統里怎么做？

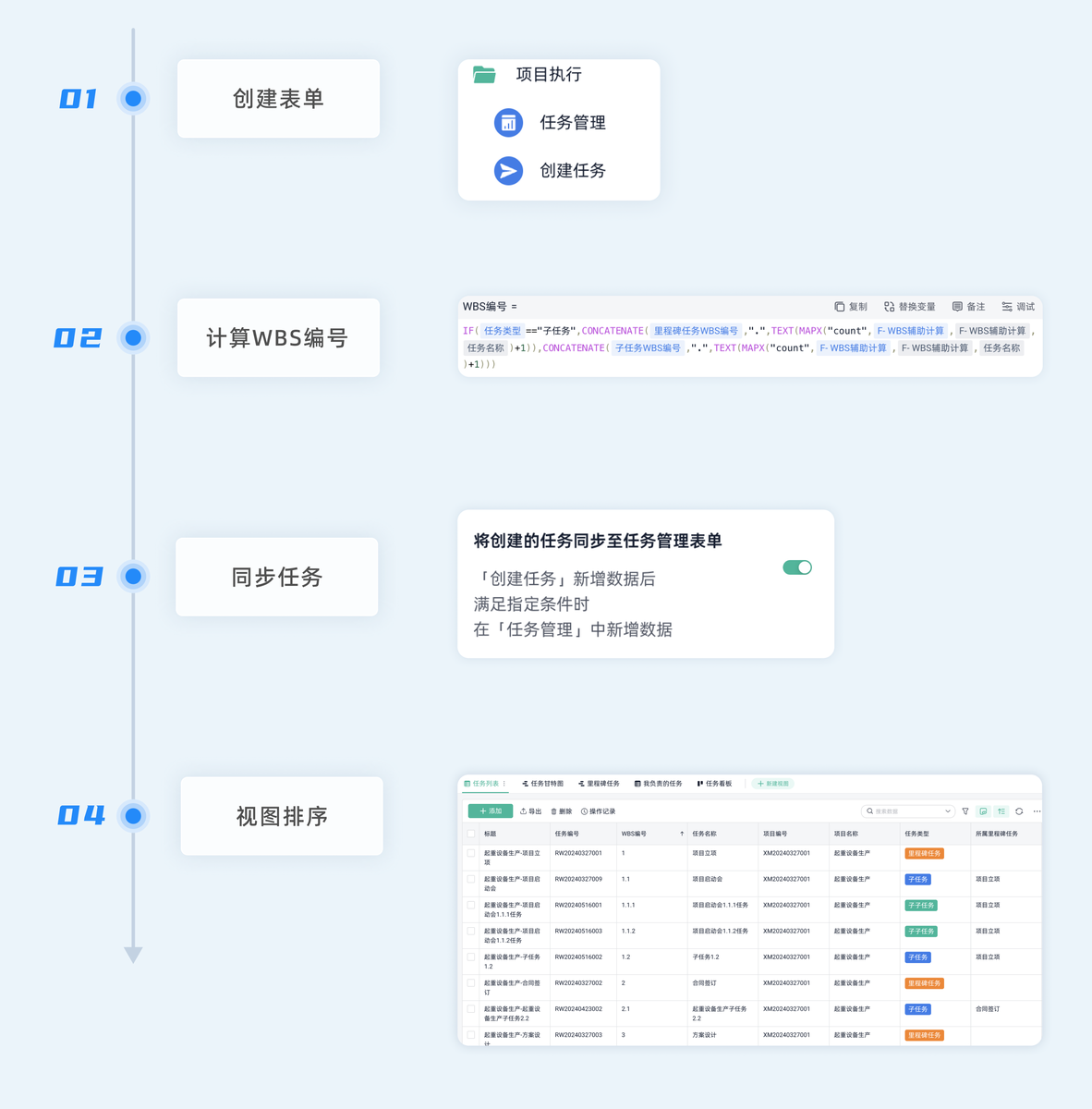

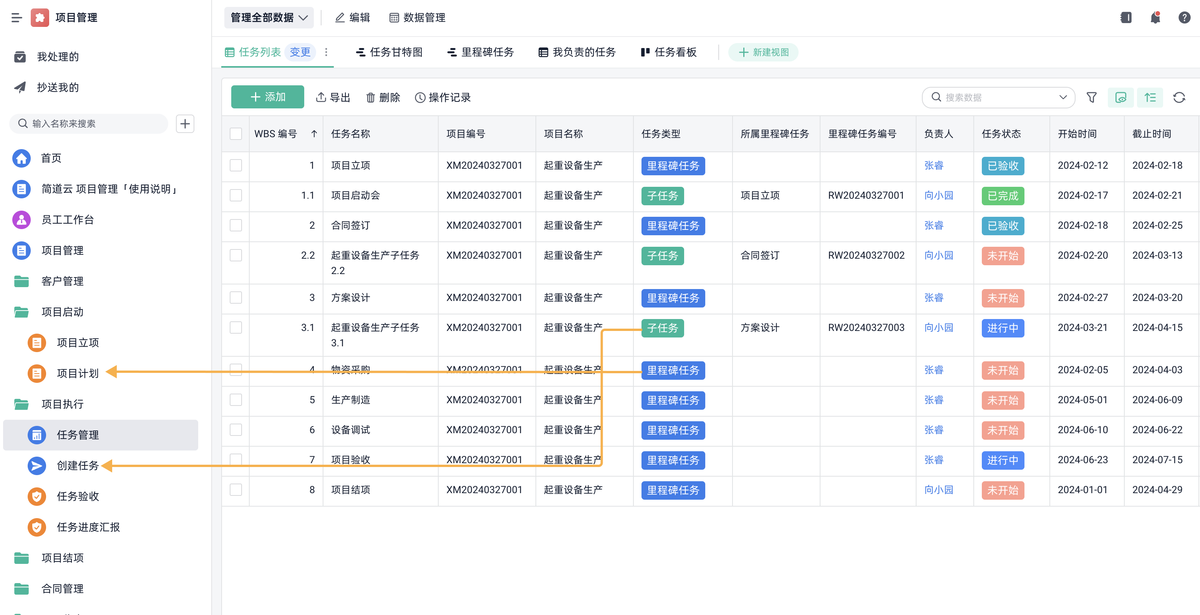

1. 創建任務結構層級
- 在系統里按“項目階段 → 子任務 → 執行動作”建立層級結構；
- 比如在簡道云任務管理系統中都支持多級任務嵌套。
2. 每個任務設置關鍵字段
- 負責人：必須明確到人，誰不動誰負責；
- 截止時間：不是“快點做”，是“啥時候交”；
- 產出物：寫清楚驗收標準，杜絕模糊任務（如“優化一下”）。

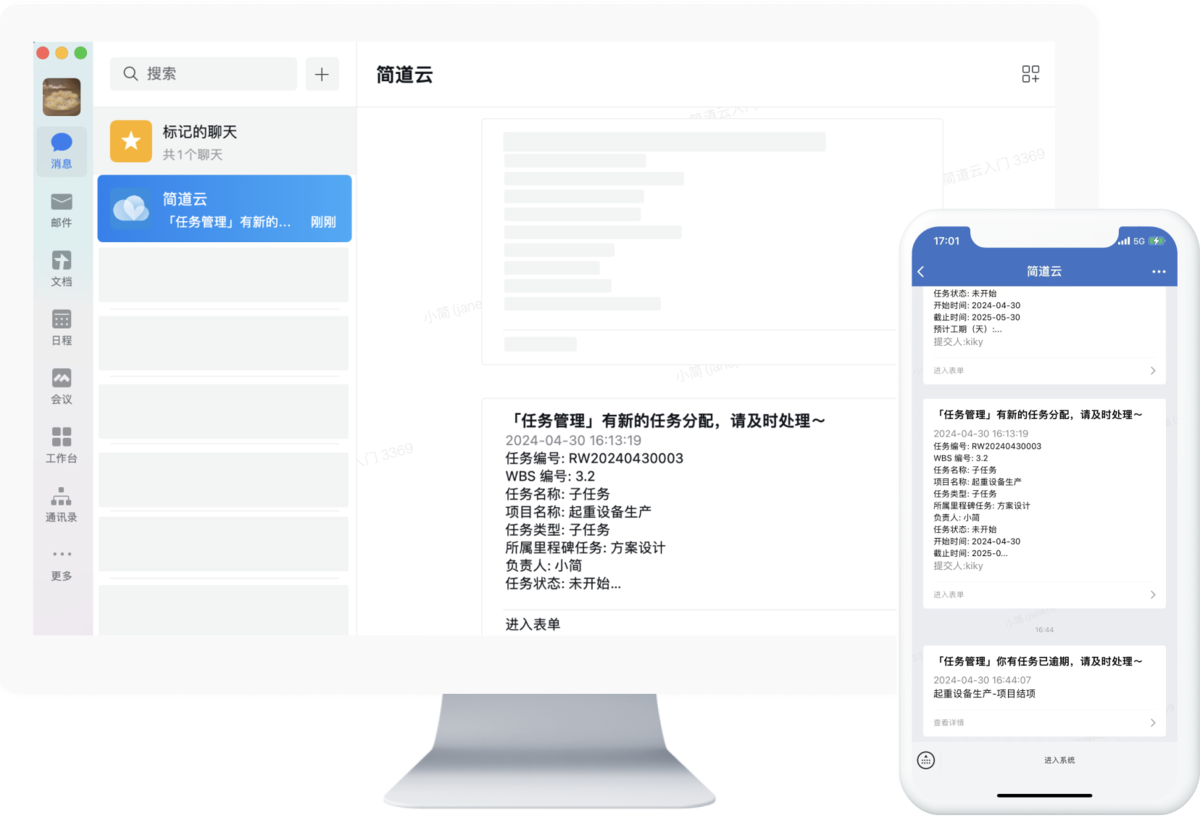

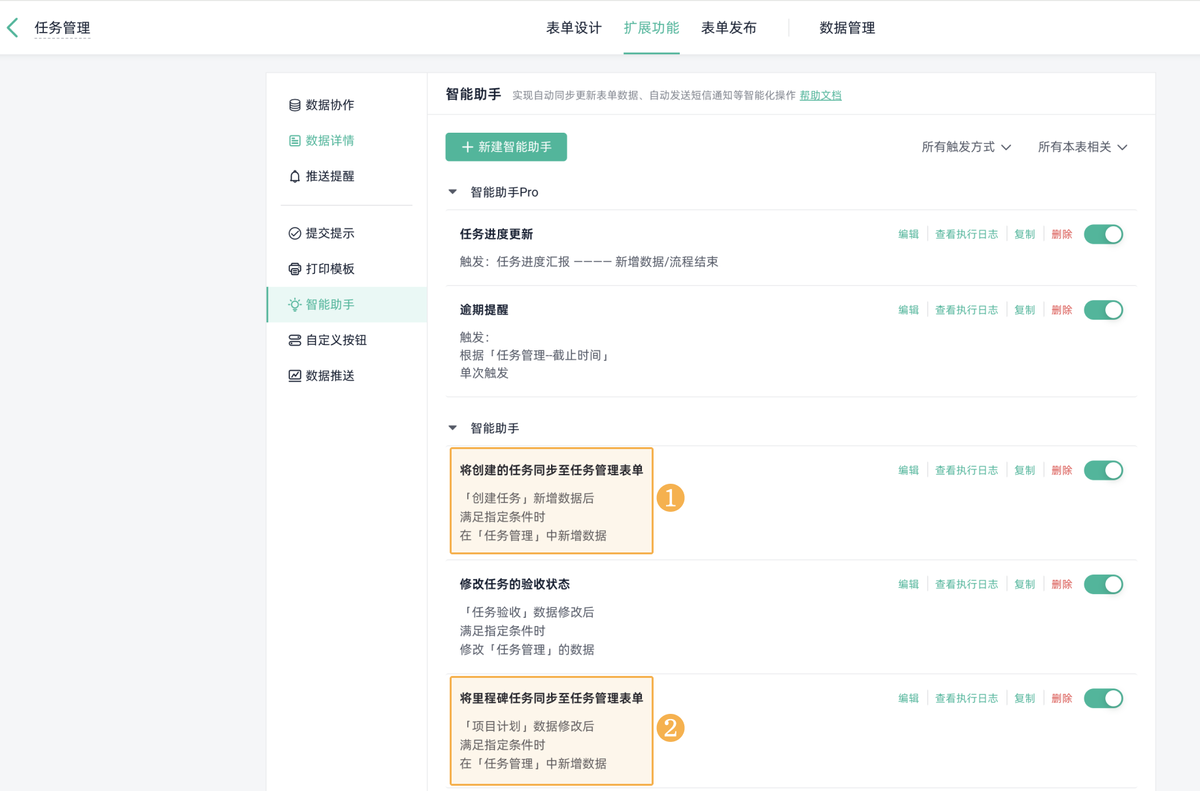

3. 設置任務依賴與提醒機制

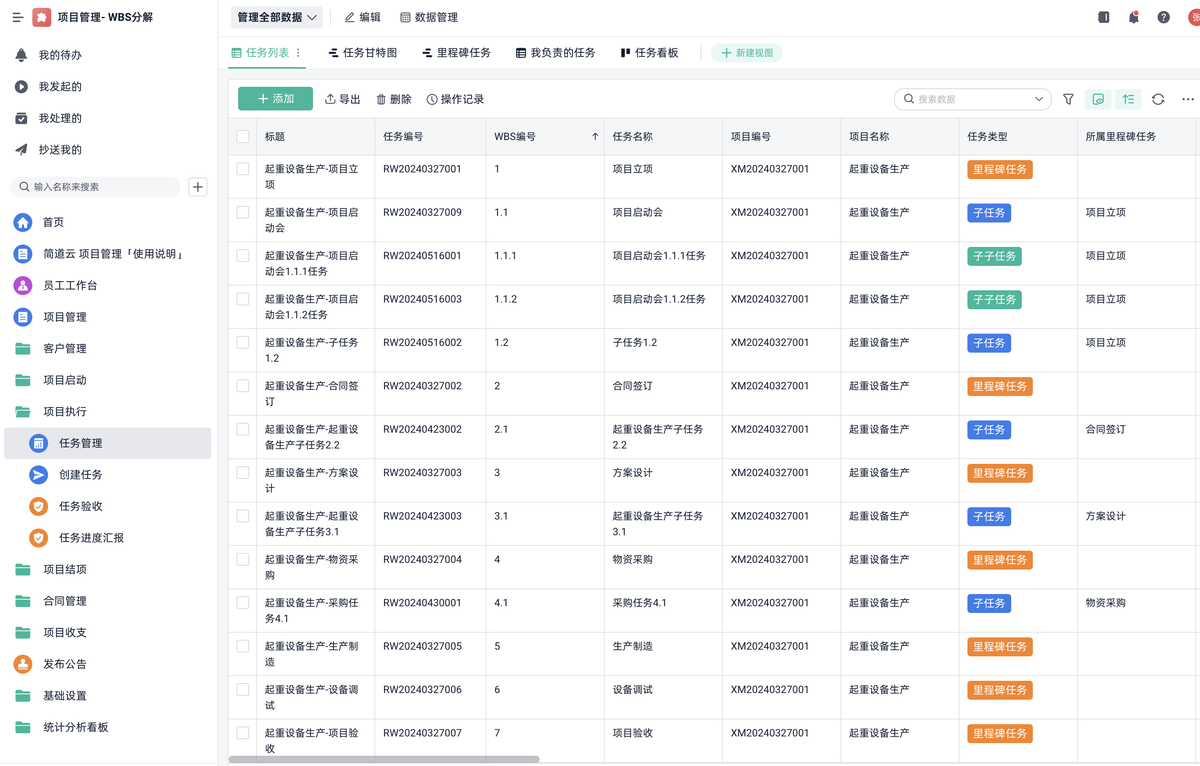

- 系統自動生成任務列表視圖 / 樹狀結構；
- 子任務完成前不允許歸檔上級任務；

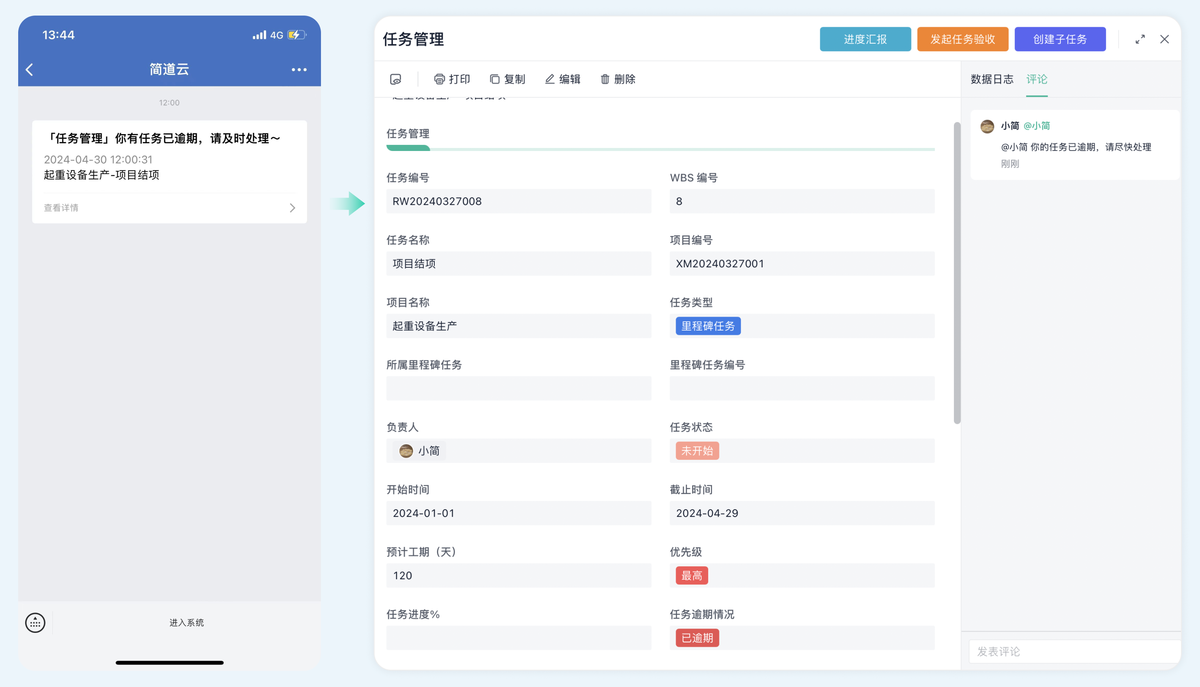

- 設置提醒/到期預警，避免“中間斷點”。
每一項點進去，就是負責人+起止時間+交付物，做到“分得清、盯得上、查得出”。

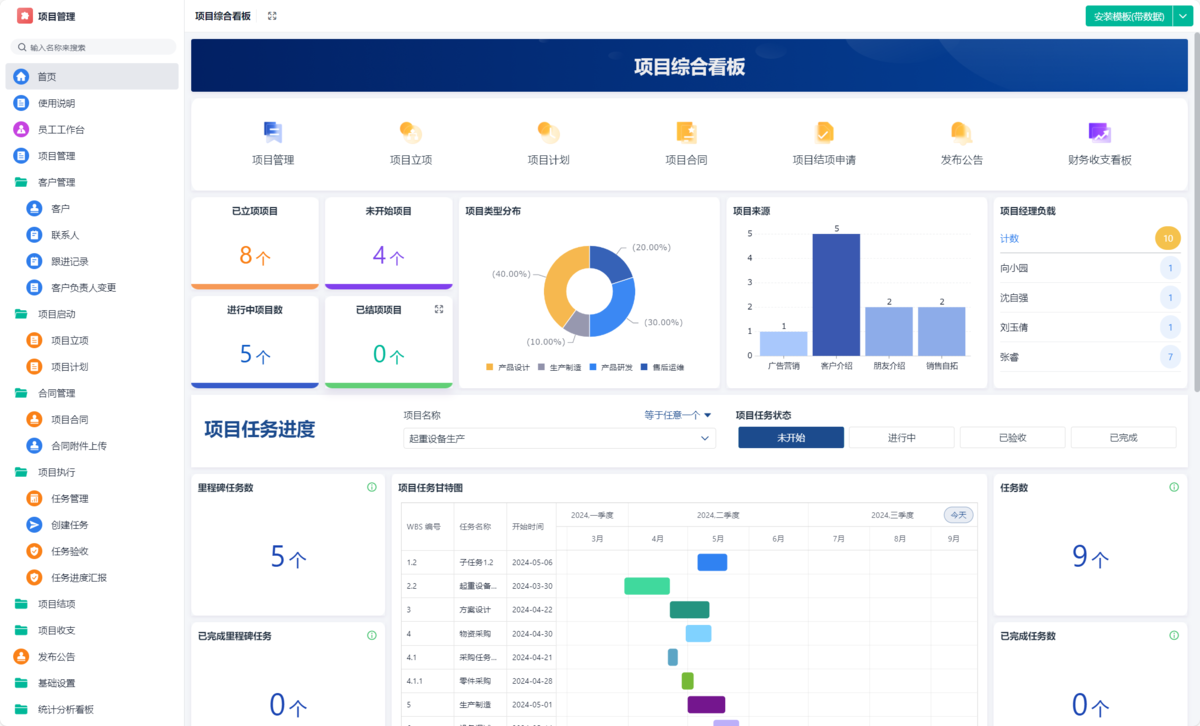

二、甘特圖管理進度：從“拉表格”變成“自動排期圖”
甘特圖最大價值是可視化+聯動排期，而不是靠人手畫條。
項目系統里怎么做？

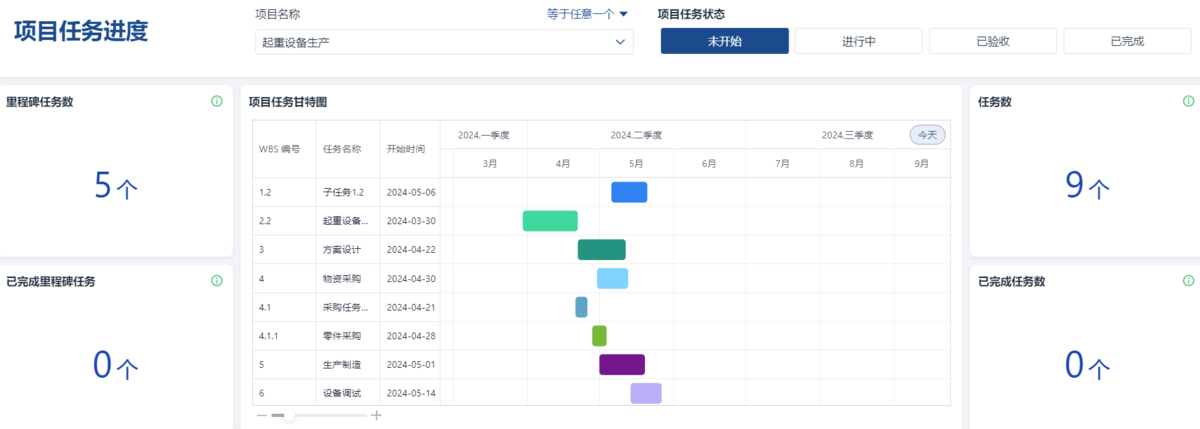

1. 系統自動生成甘特圖視圖
- 你只需要在任務上填好【開始時間】和【截止時間】，系統就能自動生成橫條圖。
2. 設置任務依賴關系
- 比如：任務 B 必須等任務 A 完成后才能開始；
- 拖動時間線時，系統會自動聯動后續任務。
3. 實時進度更新 + 顏色標識
- 進度可同步填入：比如“50%完成”；
- 系統會用顏色區分狀態（進行中、延期、已完成）；
- 高亮提醒即將超期任務。
4. 支持“實際 vs 計劃”對比分析
- 部分系統可對比“原計劃 vs 實際進度”，自動計算偏差；
- 出現偏差時，推送異常報告給項目經理。
案例： 你設置一個任務【系統測試】，起止時間為8.5-8.10，系統自動畫出對應時間條； 如果延期了，任務變成紅色，系統提示關鍵路徑可能延誤，立刻預警。
三、關鍵路徑圖：從“感覺重要”到“精準盯住核心鏈條”
關鍵路徑管理，一定不能靠經驗判斷“哪個任務重要”。必須靠系統算清楚：哪條路徑最緊繃？哪段一耽誤，全盤皆輸？
系統里怎么做？
1. 輸入依賴+工期，系統自動計算關鍵路徑
- 你只要錄入每個任務的工期、前后依賴；
- 系統就能自動標出“關鍵路徑”（通常用紅線/高亮標示）；
- 顯示任務總浮動時間、最早開始時間、最晚完成時間等指標。
2. 實時重算關鍵路徑
- 一旦中途有任務調整（延期、提前、增加新任務）；
- 系統自動重新計算路徑，并提示項目經理是否需要重排節點。
3. 配合進度圖表 + 預警機制
- 報告里可以顯示關鍵路徑的任務當前完成狀態；
- 設置“關鍵路徑任務延遲 → 自動推送提醒”。
案例： 某生產項目中，【模具設計 → 樣品驗證 → 批量生產】是關鍵路徑； 項目系統在甘特圖上高亮這3項，一旦【樣品驗證】延期，系統會推送通知給項目負責人+相關領導。
系統化項目管理帶來的3個“質變”
- 從靠“人記”變成“全系統可查” 誰做什么、做到哪兒了、耽誤沒，系統全程留痕
- 從“拍腦袋”變成“有圖有據” 項目狀態看圖就知道，不用翻幾十條群聊記錄
- 從“救火式推進”變成“節點驅動” 哪個任務關鍵、哪個節點要搶，系統自動提醒你
結尾：項目管得住，靠的不是“多努力”，而是“有圖可依”
很多項目經理天天加班，結果就是“忙著救火，永遠治不了火源”。
真正的項目管理高手，不是把自己變成調度機器，而是能：
- 把項目拆得清清楚楚（WBS）；
- 把時間排得井井有條（甘特圖）；
- 把風險看得明明白白（關鍵路徑圖）；
三張圖，就是你把控項目節奏、調配資源、守住交付的底牌。
